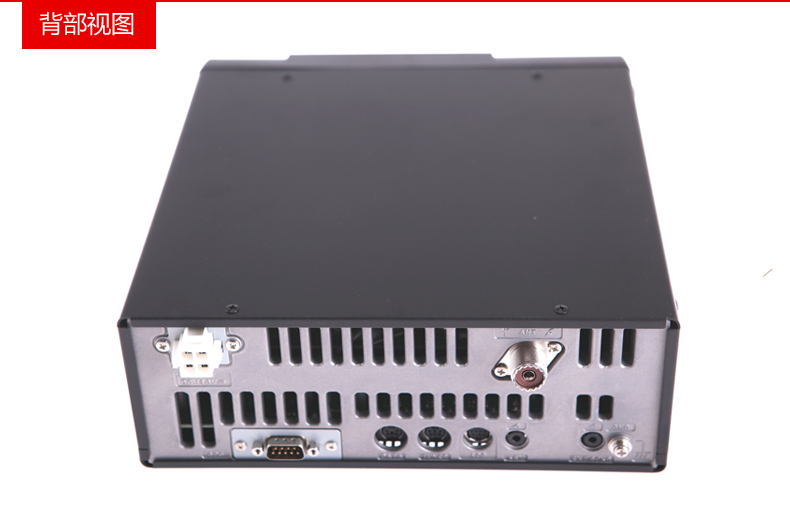

VX-1700短波电台使用说明书

发布者：发布时间：2019年04月08日标签： 5225人浏览过

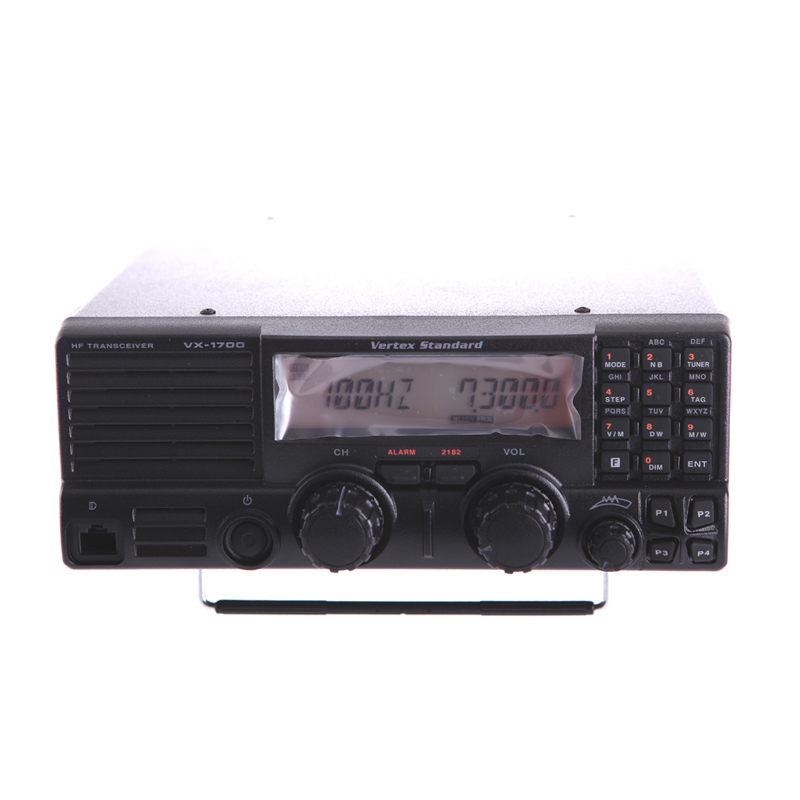

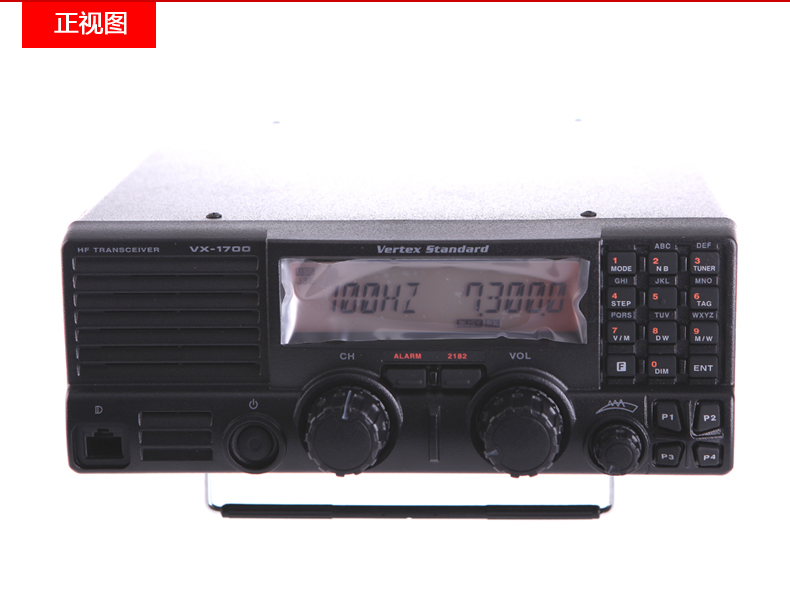

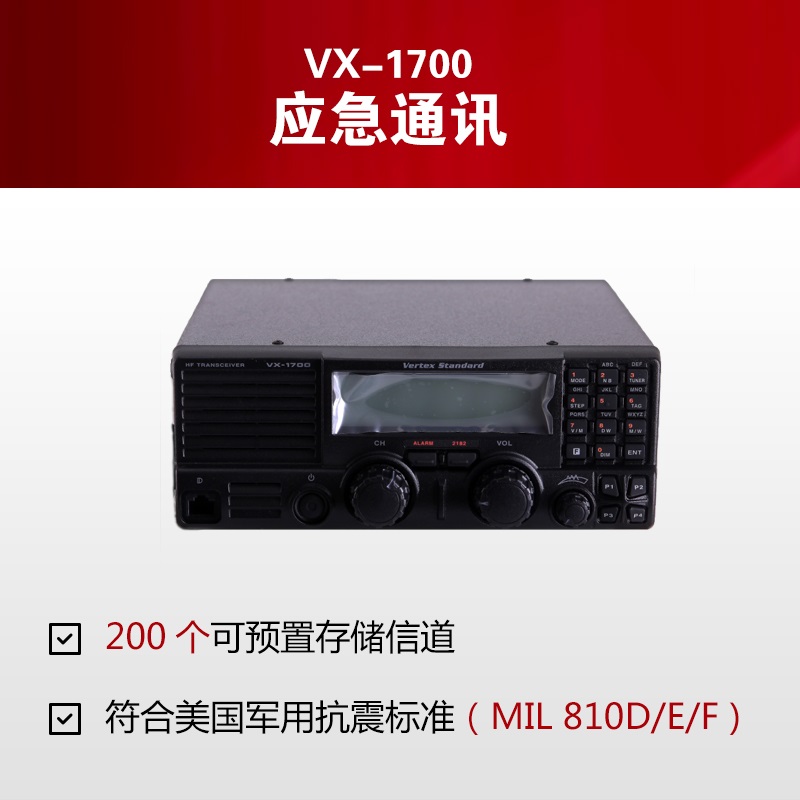

(1) MIC插孔
此为麦克风声音输入口,PPT、扫描控制都从此口输入，要求麦克风阻抗为500~600欧姆。

(2)电源开关
此为VX-1700的主要开关,按下并保持1S将打开或关掉电源

(3)信道选择旋钮
此旋钮用来选择记忆信道

(4)(下)键
按下此键移动记忆组至低的那一组

(5)(上)键
按下此键移动记忆组至高的那一组

(6) 声音旋钮
此开关调整来自说话者的音频增益,顺时针旋转此按钮增加电平

(7) 静噪旋钮
此旋钮用来当接收不到信号时使之静音,顺时针旋转时只允许强信号被接收到,相反,逆时针时,则较弱信号便可被接收到
当一信号或噪音超过静噪门限电平时,“BUSY”图标将会显示在屏幕上

(8) P1-P4键（编成功能键）
此四个功能键可自选，由威泰克斯经销商进行编程，厂家定义如下：
P1键：按下此键将接收频率向下调而不改变发射频率（调请声音功能）
P2键：键盘锁定打开或关闭
P3键：按下此键将接收频率上调而不改变发射频率
P4键：打开或关闭内部或外部的扬声器

(9) 键盘
这12个键用来的操作命令，（将从随后章节加以说明）

(10)屏显
此多功能液晶显示包含所用到信道频率或信道标识，信道强弱/功率测量和发射的可靠数据信息

(11)扬声器
内部扬声器即在此处操作：

准备阶段：
1、确定所有电源、天线、地、麦克风和其它接线都已备好
2、将声音和静噪旋钮逆时针旋转到底
3、打开电源开关，液晶显示将显示出来

入门阶段：
1、旋转声音旋钮使信号或噪音在扬声器上呈现适当音量
2、当无信号时，顺时针旋转静噪旋钮直到无背景噪音，除非要听到非常微弱的信号，不然，都在大多数应用中将背噪关闭
3、旋转信道旋钮得要求信道，记住共5个集群，若要选信道不在某一集群中，被存在另一集群中了
4、[up]和[down]按钮也是用来选择记忆信道的，瞬时按下其中一个将使信道增加或减少一步，按下并保持0.5秒，将向下或向上扫描信道，放开将停止扫描
5、如果想选择不同集群下的不同信道，首先要按镶柏上的▲ [up]或▼ [down]钮来选择群然后选择信道
6、如果一个信号强到超静噪门限，则就会听到声音，“BUSY”就会显示出来，尽管“RX”也将被显示出来
7、当信号被接收到时，S/PO强弱显示根据信号的强度，你可根据此强弱显示来比较不同信道上的通信路径好坏，或利用天线旋转来根据不同方向来测信号强弱
8、当受到冲击噪声时，如从电线或车辆上，按下[2（NB）]键，减小噪音电平，当噪音抑制被激活，则“NB”会显示在屏幕上，再次按下时则关闭噪音抑制
9、如果你听到的声音不清楚（声音或音调过高或过低），按下[P1]或[P3]键能提高收来的信号，[P1]/[P3]键并不影响发射频率，仅仅接收频率能被调整，收到的频率高于显示频率，“▲”将出现在频率显示的右边，同样，当低于显示频率时，“▼”将出现在右边。同时按下[P1]和[P3]键并保持1秒将重置补偿
10、如果液晶显示器太亮，按下[0（D/M）]键，减小亮度，再次按下[0（D/M）]键，回到很低的亮度电平
11、要关闭内部扬声器（或外部的），按[P4]键，再次按下，则恢复音频
前板锁定
为防止不经意间改变前板的参数设置，按[P2]键，则所有键和旋钮将被锁定在操作命令上，除了电源转换开关、[down]、[up]、[P2]；“”将出现在显示屏上
再次按下[P2]键，则使前板解锁
发射
12、对于声音发射,关闭麦克风上的“PTT”开关，发送被激活，（注意到TX将显示在LCD上）保持嘴离MIC约25mm，用正常音量说话，释放PTT开关恢复接收模式（RX将会被显示出来，TX将消失）
13、对于CW在AIA模式下，用电报键或电子监控器。VX-1700将自动地被置于发射模式下当开始发射的时候，当停止发射时返回接收模式，随着发射，“侧音”音频发生器监听发射
14、对数字发射（包括CW用TNC和键盘或相似的电脑驱动数据发射设备）发射/接收控制都是由与设备相符的软件来实现的，看用户手册来实现操作，记住按照大能量输出方针在持续操作时J2B模式下将WC发射能量输出至大50W功率（5或6个格显示在屏幕上）如果长时间持续发射的话

天线调谐过程
当可选择FC-30或FC-40外部天线调谐器安装后，在每信道上将被激活，当发射时如果出现在LCD的右上角时，天线系统要求重新调谐，用下面步骤
1、确定连到FC-30/-40已经完成
2、经主要播号选择适当信道，按下[3（TUNER）]键，TUNER将一闪一闪地显示在LCD上，VX-1700将发射一小段时间，之后发射机恢复至接收模式，TUNER持续出现在LCD上
3、FC-30/-40基于微处理器电路包含100个天线调谐设置，这将大大减少频率改变时间，如果你使用多于100或200个信道，新的设置将覆盖原来设置，双频监听特征将用户操作在一个信道上，当周期性地在“1-001”信道上作一检查时，双频监听特征将可以实现只要有频率和模式数据写在记忆信道上。
每4秒，发射机将自动转换至“1-001”信道上，如果在此信道上有发射发生时，将有下列其中之一情况会发生。
4、如果VX-1700是在载波跌落模式，发射机将保持在“1-001”信道上直到发射停止，发射机将继续保持10秒在发射完之后以防止重发，3秒后，双频监听将重复。
5、如果VX-1700设置为“时间”模式，发射机将在“1-001”信道上保持5秒，双关操作将重复（无论在“1-001”信道上发射/接收情况如何）

双关操作应用简单，按照下面步骤：
1、首先，设置“重复”模式，通常，这将“载波脱落”，将不允许发射时移动到信道“1-001”，按下[8(DW)] 键后，再按[F]键，然后旋转CH选择旋钮直到“CARR”显示在LCD上，如果要在“时间模式下”，旋转CH旋钮至‘TIME’在LCD显示出来，按[8(DW)]键恢复正常显示
2、调整SQL控制，BUSY 出现，接收器静音。
3、按下[8(DW)]键激活双关模式，4秒后，发射机将转道记忆信道1-001，并将保持0.5秒，然后转到你的原始信道
4、如果接到一个呼叫在1-001信道上当双信道监听模式下，发射机将锁定在此信道上，优先重复在重复模式下
5、按下[8(DW)]键关闭双信道监听模式，此时操作将转向原始的频率
6、在双关操作中，主要操作信道可改变，但是当‘1-001’信道在检查是否被激活时不能改变信道
7、如果你用的发射机装有可选加密模块按下[ENCR]键将其启动，ENCRP将显示出来
8、要关闭加密功能，再次按下此键
9、如果在你的通信群组中的其它站台出现扭曲或难听刺耳的声音，你可能不经意间关闭了发射加密模块，按下[ENCR]键将恢复，可是如果只有一个台听起来刺耳，可能是那台机子关闭了加密模块，要么发送者或你建议其关闭加密，然后让其它台转到无加密模式下，记住你的发射将在不加密的情况下发射，这样就会危险。
